REDEXPERT

伍尔特电子在线平台-简单的器件选型和性能仿真。试试使用REDEXPERT实时计算你的损耗。

介绍&教程

最重要的功能一目了然

   • 世界上最精确的交流损耗模型

   • DC/DC转换器电感仿真和选型

   • 能够使用交互测量曲线比较电感/电流和温升/直流电流

   • 设置超过20个电气和机械筛选参数

   • 基于测量值的在线平台

   • 提供七种语言版本

   • 无需登录

   • 直接订购免费样品

   • 直接访问产品数据表

世界上最精确的交流损耗模型

电感损耗是设计高效电源的关键因素之一。在REDEXPERT中，您可以准确地确定在任何操作条件下的总交流损耗，借助于我们世界上最精准的功率电感器交流损耗模型，其中包括交流磁芯和交流导线损耗。

在实际DC/DC的应用中测量

开关频率:10khz…10 MHz

占空比:0.1…0.9

伍尔特电子交流损耗模型的优点

基于实际器件进行建模

   • 所有类型的芯材

   • 所有磁芯形状（不仅环形磁芯）

   • 气隙和边缘效应

   • 绕组结构的影响和变化

操作要点

该模型是用脉动方波电压测量的，该电压施加在电感器上，产生带有直流偏置的三角电流。

与斯坦梅茨(蓝色)相比，伍尔特电子(红色)模型在更广泛的占空比范围内具有更高的精度。

变化的环境温度和测量条件

根据环境温度显示电感值

考虑环境温度的温升与直流电流图

考虑直流偏置的阻抗测定

系统

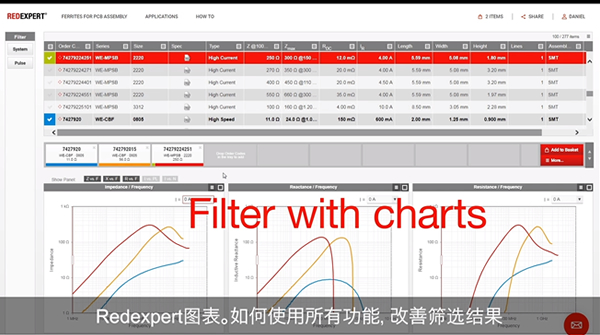

阻抗/频率

输入您想要的衰减和频率值，将根据系统模型计算推荐合适的铁氧体和共模扼流圈。

可用的应用

   • DC/DC的转换器

   • 无线传输谐振腔

   • 脉冲设计器

   • 衰减设计器

注册用户的优势

• 可比较多达16个产品

• 高达5个图表标记

• 比较器件表格中的损耗并筛选出最低的损耗或温升

• 使用不依赖于变换器拓扑的人工损耗计算

• 授权访问所有图表
