二极管,在电子元件当中,是一种具有两个电极的装置,只允许电流由单一方向流过,许多的使用是应用其整流的功能。而变容二极管则用来当作电子式的可调电容器。大部分二极管所具备的电流方向性我们通常称之为“整流”功能。二极管最普遍的功能就是只允许电流由单一方向通过(称为顺向偏压),反向时阻断(称为逆向偏压)。因此,二极管可以想成电子版的逆止阀。

二极管的工作原理

晶体二极管为一个由p型半导体和n型半导体形成的pn结,在其界面处两侧形成空间电荷层,并建有自建电场。当不存在外加电压时,由于pn结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。当外界有正向电压偏置时,外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。当外界有反向电压偏置时,外界电场和自建电场进一步加强,形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。当外加的反向电压高到一定程度时,pn结空间电荷层中的电场强度达到临界值产生载流子的倍增过程,产生大量电子空穴对,产生了数值很大的反向击穿电流,称为二极管的击穿现象。pn结的反向击穿有齐纳击穿和雪崩击穿之分。

二极管的分类

1、按照所用的半导体材料,可分为锗二极管(Ge管)和硅二极管(Si管)。
2、根据其不同用途,可分为检波二极管、整流二极管、稳压二极管、开关二极管、隔离二极管、肖特基二极管、发光二极管、硅功率开关二极管、旋转二极管等。
3、按照管芯结构,又可分为点接触型二极管、面接触型二极管及平面型二极管。
1)整流二极管
将交流电源整流成为直流电流的二极管叫作整流二极管。
2)检波二极管
检波二极管是用于把迭加在高频载波上的低频信号检出来的器件,它具有较高的检波效率和良好的频率特性。
3)开关二极管
在脉冲数字电路中,用于接通和关断电路的二极管叫开关二极管,它的特点是反向恢复时间短,能满足高频和超高频应用的需要。
4)稳压二极管
稳压二极管是由硅材料制成的面结合型晶体二极管,它是利用PN结反向击穿时的电压基本上不随电流的变化而变化的特点,来达到稳压的目的,因为它能在电路中起稳压作用,故称为、稳压二极管(简称稳压管)。
5)变容二极管
变容二极管是利用PN结的电容随外加偏压而变化这一特性制成的非线性电容元件,被广泛地用于参量放大器,电子调谐及倍频器等微波电路中。
6)瞬态电压抑制器TVS
一种固态二极管,专门用于ESD保护。TVS二极管是和被保护电路并联的,当瞬态电压超过电路的正常工作电压时,二极管发生雪崩,为瞬态电流提供通路,使内部电路免遭超额电压的击穿。
7)发光二极管
用磷化镓、磷砷化镓材料制成,体积小,正向驱动发光。工作电压低,工作电流小,发光均匀、寿命长、可发红、黄、绿单色光。
8)肖特基二极管
基本原理是:在金属(例如铅)和半导体(N型硅片)的接触面上,用已形成的肖特基来阻挡反向电压。肖特基与PN结的整流作用原理有根本性的差异。其耐压程度只有40V左右。其特长是:开关速度非常快:反向恢复时间trr特别地短。因此,能制作开关二极和低压大电流整流二极管。

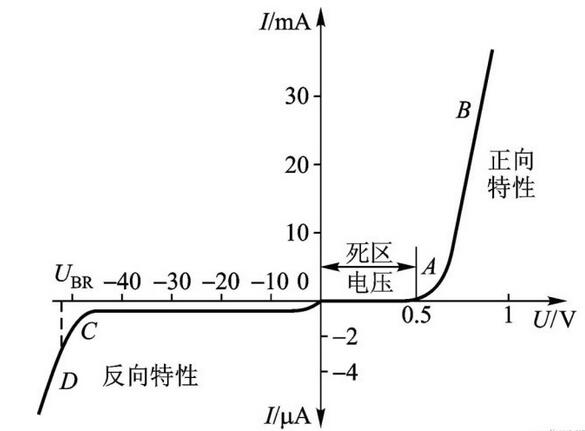

二极管的特性

1.正向特性
在电子电路中,将二极管的正极接在高电位端,负极接在低电位端,二极管就会导通,这种连接方式,称为正向偏置。必须说明,当加在二极管两端的正向电压很小时,二极管仍然不能导通,流过二极管的正向电流十分微弱。只有当正向电压达到某一数值(这一数值称为“门槛电压”,锗管约为0.2V,硅管约为0.6V)以后,二极管才能直正导通。导通后二极管两端的电压基本上保持不变(锗管约为0.3V,硅管约为0.7V),称为二极管的“正向压降”。
2.反向特性 在电子电路中,二极管的正极接在低电位端,负极接在高电位端,此时二极管中几乎没有电流流过,此时二极管处于截止状态,这种连接方式,称为反向偏置。二极管处于反向偏置时,仍然会有微弱的反向电流流过二极管,称为漏电流。当二极管两端的反向电压增大到某一数值,反向电流会急剧增大,二极管将失去单方向导电特性,这种状态称为二极管的击穿。

二极管的应用

经过多年来科学家们不懈努力,半导体二极管发光的应用已逐步得到推广,目前发光二极管广泛应用于各种电子产品的指示灯、光纤通信用光源、各种仪表的指示器以及照明。发光二极管的很多特性是普通发光器件所无法比拟的,主要具有特点有:安全、高效率、环保、寿命长、响应快、体积小、结构牢固。因此,发光二极管是一种符合绿色照明要求的光源。目前,发光二极管在很多领域得到普遍应用,下面介绍几点其主要应用:
(1)电子用品中的应用
发光二极管在电子用品中一般用作屏背光源或作显示、照明应用。从大型的液晶电视、电脑显示屏到媒体播放器MP3、MP4以及手机等的显示屏都将发光二极管用作屏背光源。

(2)汽车以及大型机械中的应用
发光二极管在汽车以及大型机械中得到广泛应用。汽车以及大型机械设备中的方向灯、车内照明、机械设备仪表照明、大前灯、转向灯、刹车灯、尾灯等都运用了发光二极管。主要是因为发光二极管的响应快、使用寿命长(一般发光二极管的寿命比汽车以及大型机械寿命长)。

(3)煤矿中的应用
由于发光二极管较普通发光器件具有效率高、能耗小、寿命长、光度强等特点,因此矿工灯以及井下照明等设备使用了发光二极管。虽然还未完全普及,但在不久将得到普遍应用,发光二极管将在煤矿应用中取代普通发光器件。

(4)城市的装饰灯
在当今繁华的商业时代,霓虹灯是城市繁华的重要标志,但霓虹灯存在很多缺点,比如寿命不够长等。因此,用发光二极管替代霓虹灯有着很多优势,因为发光二极管与霓虹灯相比除了寿命长,还有节能、驱动和控制简易、无需维护等特点。发光二极管替代霓虹灯将是照明设备发展的必然结果。

二极管正负极的判断

(1)普通二极管有色端标识一极为负极;
(2)发光二极管长脚为正,短脚为负。如果脚一样长,发光二极管里面的大点是负极,小的是正极。有的发光二极管带有一个小平面,靠近小平面的一根引线为负极。 万用表中:红笔接“+”,黑笔接“-”;在测发光二极管时,低阻挡测不出来,可用RX10K档测,两表笔接触二极管的两级。如果电阻较小,黑表笔所接的是正极,电阻较大,黑表笔所接的是负极。发光二极管,若与TTL组件相连使用时,一般需串接一个470R的降压电阻,以防器件的损坏。
(3)晶体二极管判断,晶体二极管由一个PN结,两条电极引线和管壳构成。在PN结的两侧用导线引出加以封装,就是晶体二极管。晶体二极管的字母符号为V。PN结的导通方向是从P型半导体到N型半导体,即P到N导通(P为正极,N为负极)。PN结正向导通,反向截至,具有单相导电的特性。
